來源:科技發展處 發布時間: 2019-09-25
一、設備信息:
序號 |
輔機、附件、備件名稱 |
規格型號 |
數量 |
存放地點 或管理員 |
1 |
場發射掃描電子顯微鏡 |
8500B |
1 |
1303室 |
2 |
輔助工作包 |
SEM START UP KIT |
1 |
1303室 |
3 |
臺式工業控制器 |
DELL OPTIPLEX 5040 |
1 |
1303室 |
設備基本參數
射柱電壓:500-2000V 射束電壓:0.2-1 nA
分辨率: < 10 nm(在1000 V時) 放大倍數:250-200000倍
掃描范圍:1 x 1 mm (max) 樣品尺寸:100 x 60 mm (max);
30 mm thick (max)
可視面積:50 x 30 mm (max) 圖片格式:JPEG, TIFF, BMP, PNG
操作溫度:5 —35 °C 允許濕度:≤80% RH
電源:100/120/220-240 VAC
二、功能簡介:
Keysight 8500B系統是一臺緊湊場發射掃描電子顯微鏡(FE-SEM),滿足了在實驗室里可以以低壓、高分辨率成像來進行操作。

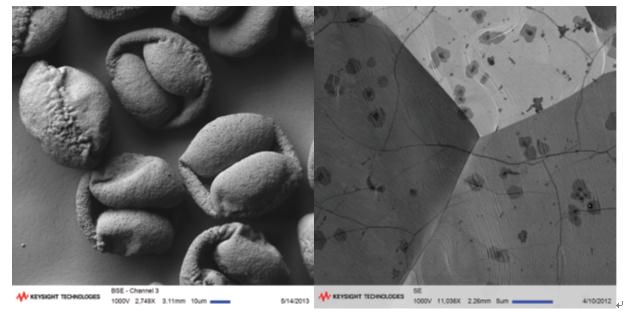

該儀器可達到極高的表面對比度和分辨率,相比于更大更昂貴的場發射電鏡,Keysight 8500B系統體積小巧,實現在低壓狀態下電子束掃描樣品,樣品無需噴金處理,可滿足實驗室日常科研工作需要。儀器系統提供了幾種成像技術,包括增強表面對比度,能夠很好的觀測各種納米材料樣品在100 x 60毫米范圍內的形貌,包括聚合物,薄膜生物材料,和其他能量敏感的樣品。部分樣品形貌照片如下圖所示:
